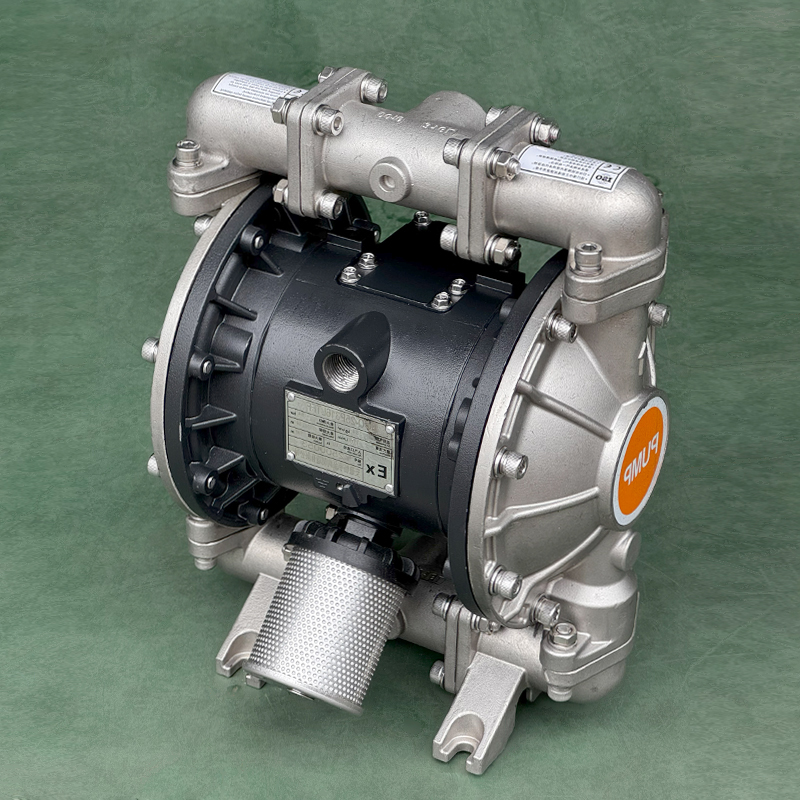

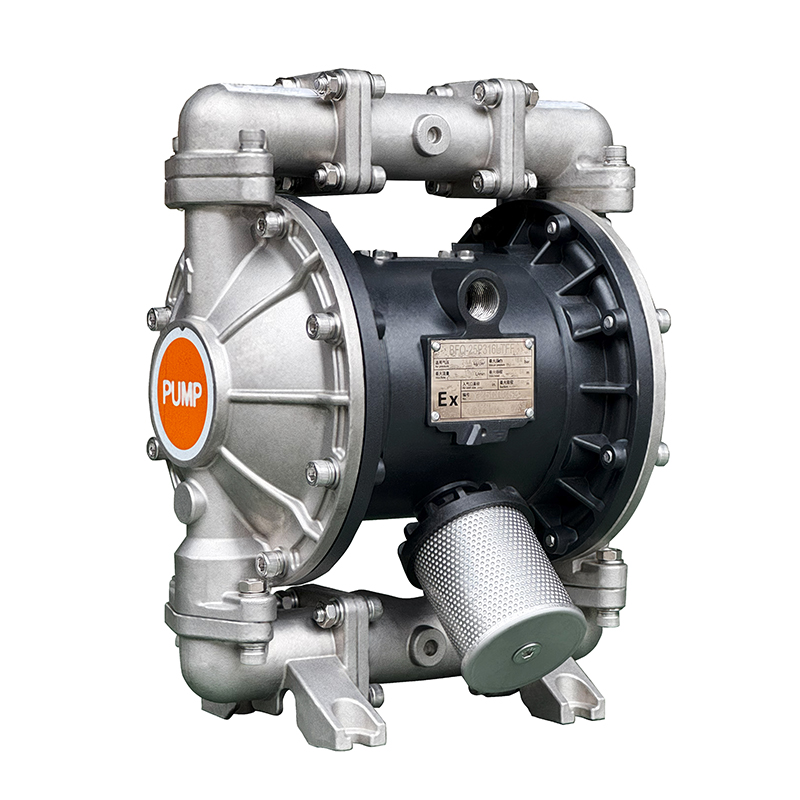

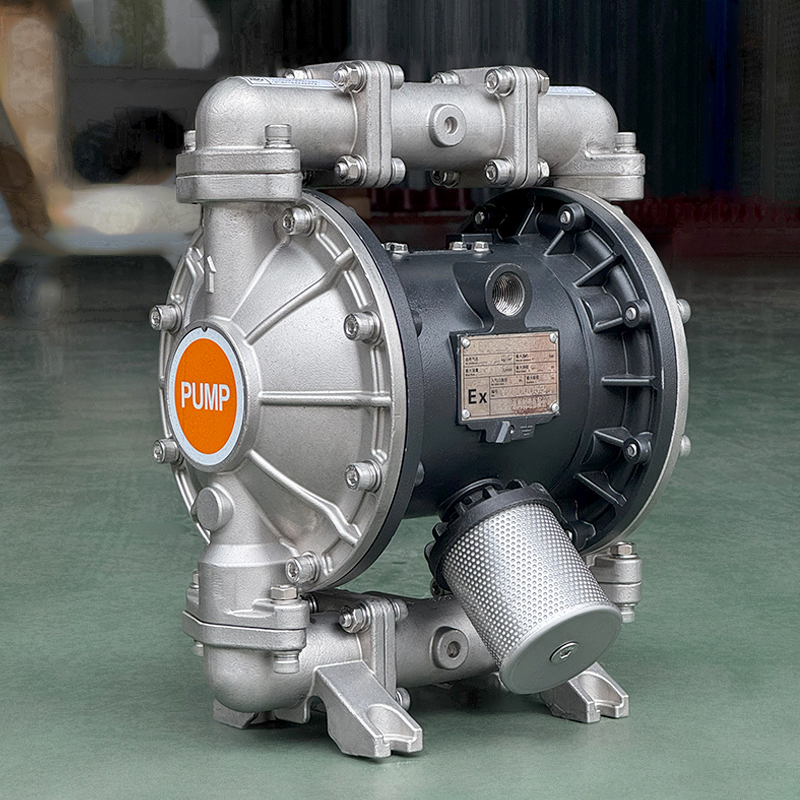

QBY气动隔膜泵
概述
QBY气动隔膜泵是一种以压缩空气为动力源的容积式隔膜泵，通过气动换向阀控制隔膜往复运动实现介质输送，核心特点包括：
本质安全防爆：无需电力驱动，适用于易燃易爆环境；
无泄漏设计：介质与运动部件完全隔离（隔膜材质为氟橡胶、丁腈橡胶等）；
强自吸能力：干吸高度达5-7米，可空转运行且不损坏泵体；
广泛介质适应性：可输送含颗粒、高粘度或强腐蚀性液体（如砂浆、酸液、油类）。
应用范围
化工行业：
强酸（硫酸、盐酸）、强碱、有机溶剂等腐蚀性介质输送；
涂料、树脂等高粘度流体循环。
环保领域：
污水处理中的污泥、含固废水（含固量≤25%）；
废气处理系统的酸碱吸收液循环。
采矿/冶金：
矿浆、尾矿输送（颗粒直径≤Φ5mm）；
电镀液、电解液传输。
食品医药：
果酱、蜂蜜等高粘度食品（需食品级隔膜材质）；
制药行业的悬浮药液输送。
工作条件
参数类型 | 允许范围/要求 |
介质温度 | -20℃~120℃（氟橡胶隔膜） |
环境温度 | -15℃~60℃，湿度≤90% |
空气压力 | 0.2~0.7MPa（建议0.4-0.6MPa） |
颗粒直径 | ≤Φ5mm（需通过阀球通径） |
介质粘度 | ≤50,000 mPa·s（高粘度需降速） |
禁止操作：
介质含纤维或尖锐硬质颗粒（易堵塞球阀或划伤隔膜）；
长时间超压运行（导致隔膜疲劳破裂）。

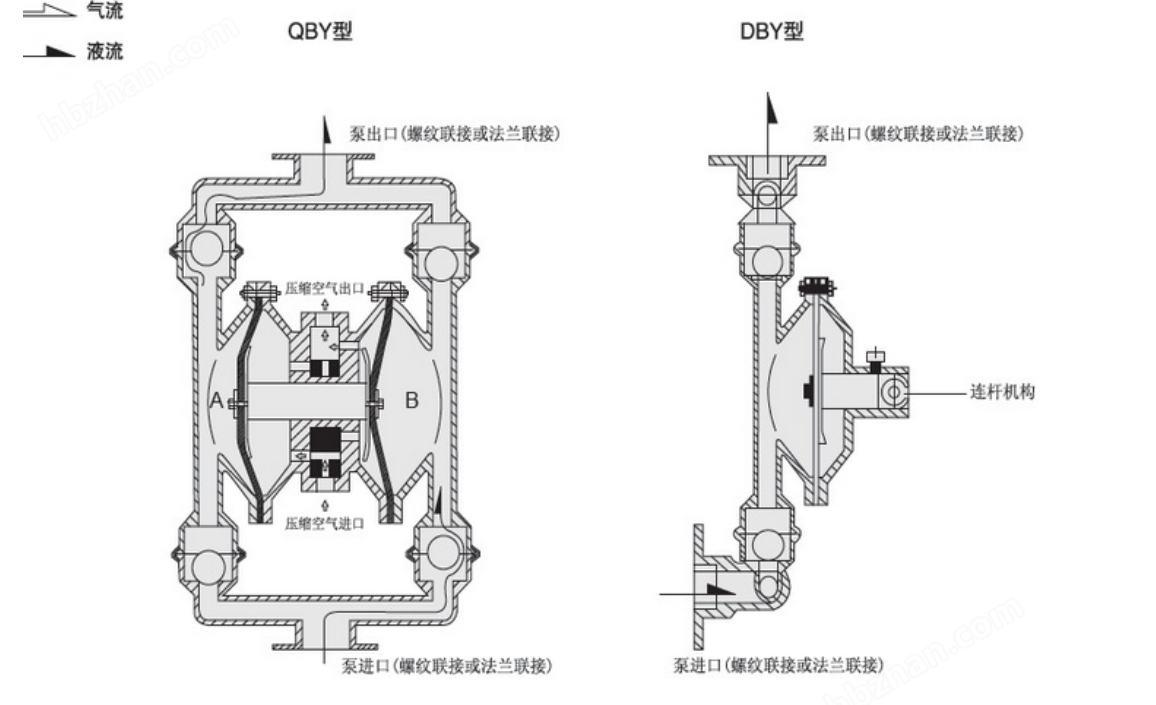

结构特点
核心组件设计：
气动换向阀：通过气压差自动切换左右气室，驱动隔膜往复运动；
双隔膜结构：对称隔膜同步运动，减少压力脉动，提升流量稳定性；
球形止回阀：不锈钢或工程塑料材质，耐磨损且适应含颗粒介质。
材质配置选项：
部件 | 可选材质 | 适用场景 |
泵体 | 铝合金/不锈钢/工程塑料 | 轻腐蚀/强腐蚀/食品级介质 |
隔膜 | 丁腈橡胶/氟橡胶/PTFE | 油类/强酸/高温介质 |
球阀 | 不锈钢/陶瓷/聚四氟乙烯 | 含颗粒或腐蚀性液体 |
如需具体型号的流量、功率等参数，建议联系厂商提供工况适配方案。
