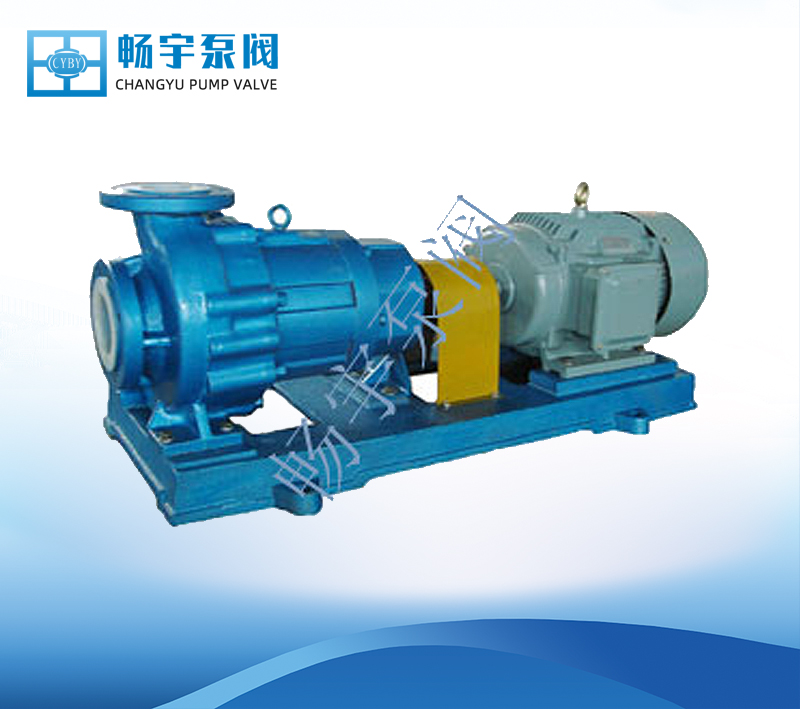

IMD磁力泵
IMD型氟塑料磁力泵泵属大功率高扬程氟塑料磁力驱动泵，泵的外型及安装尺寸均按ISO国际标准设计制造，所有规格均为电机直联式，由中间支架支撑，结构紧凑，拆卸方便，主要部件采用钢衬F46，泵体强度高，采用高性能磁性材料“钕铁硼”做内外磁体，隔离套采用进口非金属材料制成，大大降低了磁涡流损耗，可输送高浓度、密度大于1.9t/m3的强腐蚀性介质。驱动形式为磁力间接无解触驱动，内外磁体间用隔离套完全隔离，使泵腔处于完全封闭状态，从而完全杜绝了滴漏现象，绝不污染使用场地，特别适合于输送强酸强碱性、强氧化性、易燃易爆性、毒性、挥发性介质。IMD系列磁力泵卓越的性能、低廉的价格，已在很多项目上成为用户替代价格昂贵、配件供应难的进口磁力泵的第一选择对象。
型号意义
IMD80-65-130F
IMD磁力驱动化工泵
80 泵进口直径为80mm
65 泵出口直径为65mm
130叶轮名义直径为130mm
F 泵过流部件为氟塑料
产品特点
防漏设计与工作原理：
取消了轴封，利用磁力偶合间接驱动，完全消除了滴漏的烦恼，绝不污染使用场地。
由于泵的过流部分选用“氟塑料合金”制造。可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损。
驱动装置采用主动永磁体联轴器直接装在电机轴上，泵室完全封闭，通过磁力偶合间接驱动叶轮旋转。结构紧凑，安全节能。
坚固耐用的泵体结构，虽然接触液体部分是氟塑料，但泵体壳是金属材料，故泵体足以承受管道的重量及机械性的冲击。
产品用途
IMD型氟塑料磁力泵，流量：6-120m3/h;扬程15-40m，适用于输送强腐蚀，易燃，有毒，易挥发的化学介质。
使用温度：-20--150，泵禁止空运转。

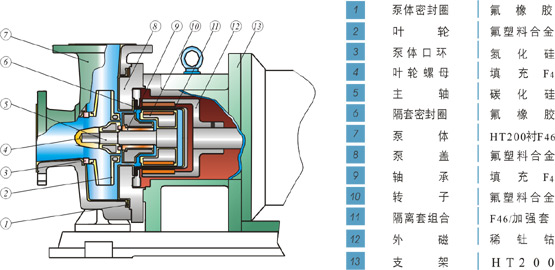

结构解析图

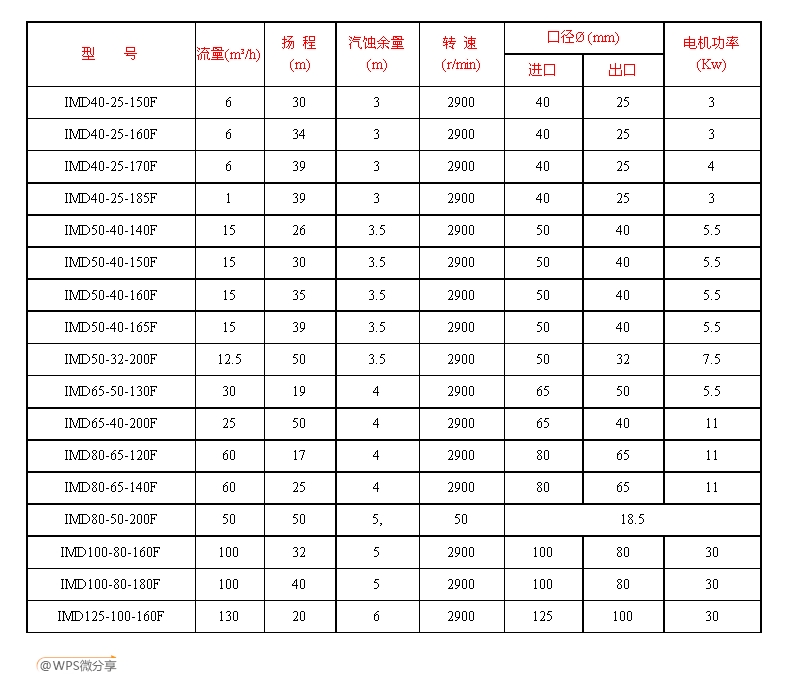

性能参数

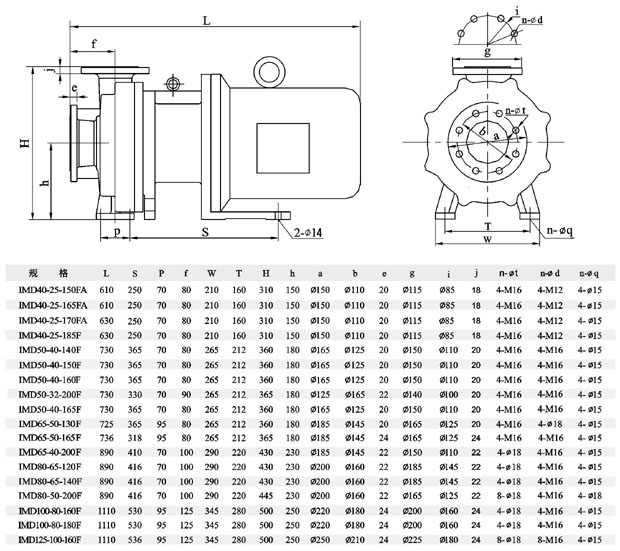

性能曲线/安装尺寸图
